用途概述

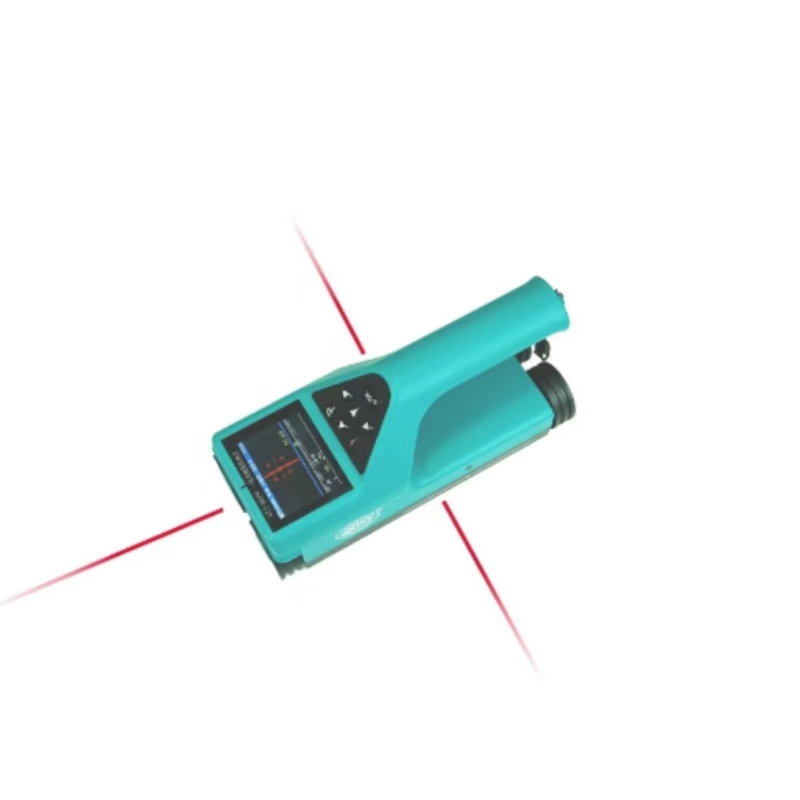

GTJ-R600高铁建一体式钢筋检测仪是一种便携式无损检测仪器，可用于钢筋混凝土结构施工质量的检测，能够在混凝土表层测定钢筋的位置、钢筋保护层厚度及钢筋直径；此外，也可对混凝土结构内部的磁性体及导电体的位置进行检测，如墙壁内的电缆、水暖管道等。

适用标准

GB 50204-2015《混凝土结构工程施工质量验收规范》

GB 50010-2010《混凝土结构设计规范》

GB/T50344-2004《建筑结构检测标准》

JGT/T152-2019《混凝土中钢筋检测技术规程》

DB11/T365-2016《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》

GBT/50784-2013《混凝土结构现场检测技术标准》

JJF1224-2009《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》

高铁建一体式钢筋检测仪GTJ-R600产品特点

1、一体式设计，体积小巧，重量轻，携带方便；激光精准定位钢筋位置功能；

2、厚度检测模式直观，同时显示钢筋位置和钢筋间距；

3、厚度检测模式可以自动存储厚度和间距，检测效率大大提高；

4、可检测量钢筋中间位置，瞄准框及指示灯提示，便于打孔取芯；

5、无边界网格扫描；

6、TF卡存储，容量大，传输直观方便快捷；

7、2.8英寸高分辨率彩色液晶屏；

8、PC机数据分析软件，数据处理及报告生成轻松完成。



技术参数



名称	技术指标
规格型号	GTJ-R600
量程（mm）	小量程	1-90mm
	大量程	1-210mm
保护层厚度允许误差（mm）	±1(mm)	1 - 80mm
	±2(mm)	81 -120mm
	±4(mm)	121-210mm
直径估测适用范围（mm）	φ6mm ~φ32mm
直径示值误差	±1规格
网格测量功能	支持
激光定位功能	支持
探头自校正	支持
主机参数	屏幕尺寸	2.87英寸
	分辨率	240X320
	体积	220X93X110mm
	重量	0.6kg
数据传输方式	TF卡
供电电源	锂电池
存储容量	2000构件*1000测点
工作环境要求	温度-10°C - 40°C 湿度<90%HR
工程箱重量：3.7kg  尺寸：425*142*345mm



产品配置



序号	GTJ-R600一体式钢筋检测仪物品清单	数量
1	工程箱	1
2	主机GTJ-R600	1
3	充电器（4.2V/1A）	1
4	TF卡	1
5	读卡器	1
6	操作指南	1
7	绳带	1
8	产品合格证、保修卡、装箱单	1套
